Capatect universele slagplug 053

Levertijd: Op aanvraag 5-8 werkdagen.
Schotelplug als mechanische verankering van de capatect-isolatiesystemen.

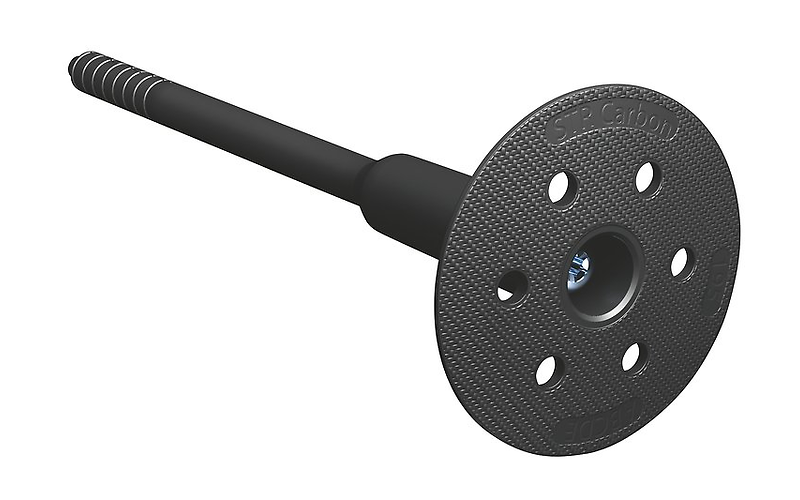

Capatect Universele slagplug 053 – Universele Bevestigingsplug voor Isolatieplaten

Capatect Universele slagplug 053 is een goedgekeurde bevestigingsplug voor het veilig verankeren van isolatieplaten op basis van polystyreen, minerale wol, polyurethaan, houtvezelplaten en meer. De plug kan verdiept of gelijk met het oppervlak worden gemonteerd. Voor speciale toepassingen zijn aanvullende hulpstukken beschikbaar.



 Toepassing

• Bevestigen van isolatieplaten in Capatect gevelisolatiesystemen
• Geschikt voor diverse ondergronden: beton, massieve steen, steen met holle ruimtes, lichtgewicht beton, cellenbeton
• Montage gelijk aan het oppervlak of verdiept, afhankelijk van het isolatiesysteem en de pluglengte



Eigenschappen

• Universeel inzetbaar
• Snelle, stofvrije montage
• Controleerbare verankering op de meest voorkomende ondergronden
• Chi-waarde:
  • Montage gelijk aan oppervlak (PS-prop): 0,002 W/K
  • Verdiepte montage (PS-ronde schijf): 0,001 W/K



• Kleur:
  • Zwart = 115 – 295 mm
  • Naturel = 315 – 395 mm



Technische gegevens

Productnr	Lengte (mm)	Aslengte/Ø (mm)	Verankeringsdiepte hv (mm)	Prijs:
053/115	115	45/18	≥ 25 / ≥ 65✱	€46,60
053/135	135	45/18	≥ 25 / ≥ 65✱	€56,80
053/155	155	45/18	≥ 25 / ≥ 65✱	€67,00
053/175	175	65/18	≥ 25 / ≥ 65✱	€77,10
053/195	195	65/18	≥ 25 / ≥ 65✱	€87.30
053/215	215	85/18	≥ 25 / ≥ 65✱	€98,00
053/235	235	85/18	≥ 25 / ≥ 65✱	€118,00
053/255	255	85/18	≥ 25 / ≥ 65✱	€128.00
053/275	275	125/18	≥ 25 / ≥ 65✱	€138,00
053/295	295	125/18	≥ 25 / ≥ 65✱	€148,00
053/315	315	125/18	≥ 25 / ≥ 65✱	€158.60
053/335	335	125/18	≥ 25 / ≥ 65✱	€179,00
053/355	355	125/18	≥ 25 / ≥ 65✱	€189,00
053/375	375	125/18	≥ 25 / ≥ 65✱	€200,00
053/395	395	125/18	≥ 25 / ≥ 65✱	€219.60

• Doorsnede schotel: 60 mm
• Doorsnede plug: 8 mm
• Verpakking: 100 stuks per doos

Let op: bij dikkere lagen zoals oude isolatiesystemen of houtwol lichtgewichtplaten varieert de lengte van de montageschacht onder de schotel afhankelijk van de pluglengte.

 Attentie

• Raadpleeg altijd de algemene voorschriften en goedkeuringen voor gevelisolatiesystemen.
• Volg het technisch informatieblad van het betreffende product voor correcte toepassing.



Additional information

Maat	115 mm, 135 mm, 155 mm, 175 mm, 195 mm, 215 mm, 235 mm, 255 mm, 275 mm, 295 mm, 315 mm, 335 mm, 355 mm, 375 mm, 395 mm

Verwerking

Montage instructies:

Voorbereiding van de ondergrond

• Zorg dat de isolatieplaat egaal verlijmd is (randverlijming).
• De lengte van de plug hangt af van de dikte van het isolatiesysteem en de verankeringsdiepte van de draagkrachtige ondergrond.
• Gebruik alleen het voorgeschreven gereedschap.
• Verwijder boorstof uit het boorgat vóór het plaatsen van de plug om optimale verankering te garanderen.

 Montage gelijk met het oppervlak

• Boor een gat door de isolatieplaat in de dragende ondergrond.
  • Boordiepte voor ondergronden categorie A–D: minimaal 35 mm
  • Boordiepte voor ondergrond categorie E (cellenbeton): minimaal 75 mm
• Plaats de plug met combinatieschotel en schroef vast met een Torx T30 bit, totdat de plugschotel vlak ligt op de isolatieplaat of wapening.
• Sluit het schroefgat af met Capatect Universal PS-Stopfen 052.



Verzonken montage

• Boor een gat door de isolatieplaat in de dragende ondergrond.
  • Boordiepte categorie A–D: minimaal 50 mm
  • Boordiepte categorie E: minimaal 90 mm
• Stel de Capatect Universaldübel-Tool 053/02 in op de juiste pluglengte.
• Plaats de plug en schroef deze vast met het Torx T30 bit en snijplaat, waarbij de plugschijf ca. 20 mm verzonken wordt in de isolatieplaat.
• Indien de verankering onvoldoende is, plaats de plug op voldoende afstand opnieuw.
• Dek de plug af met de bijbehorende Capatect Universal plug ring.

Let op:

• Kort snijplaat voor isolatieplaten d ≤ 80 mm
• Lange snijplaat voor isolatieplaten d > 80 mm
